Introduzione al prodotto
La serie TM302 è un materiale composito anti-EMI che combina la gestione termica e la funzione di assorbimento sviluppato dalla nostra azienda. Questo prodotto viene utilizzato per risolvere i problemi di conduzione del calore tra il telaio e altri dispositivi come chip IC e dissipatore di calore. Può ridurre efficacemente il fenomeno dell'interferenza elettromagnetica all'interno dei dispositivi e presenta i vantaggi di un elevato coefficiente di conduttività termica, eccellente effetto assorbente, protezione ambientale priva di alogeni-ecc.
Struttura del prodotto
Prestazioni del prodotto
- Il prodotto ha una buona conduttività termica e può limitare efficacemente le interferenze elettromagnetiche;
- Il prodotto può essere senza adesivo e facile da usare;
- Il prodotto può essere adattato a varie forme;
- In base alla richiesta del cliente, dimensioni personalizzate, valore di attenuazione, ecc.
Caratteristiche
|
Proprietà |
Unità |
Specifiche |
Norma di prova |
|
Colore |
/ |
Grigio |
Ispezione visiva |
|
Spessore |
mm |
1.0~5.0 |
ASTM D374 |
|
Tolleranza sullo spessore |
/ |
±10% |
/ |
|
Densità |
g/cm³ |
4.0±0.4 |
ASTM D792 |
|
Durezza |
Riva OO |
52±5 |
ASTM D2240 |
|
Classe di infiammabilità |
/ |
V-0 |
UL94 |
|
Coefficiente di conducibilità termica |
W/(m·k) |
3.0±0.2 |
ISO22007-2 |
|
Resistenza alla trazione |
MPa |
Maggiore o uguale a 0,14 |
ASTM D412 |
|
Allungamento |
% |
Maggiore o uguale a 70 |
ASTM D412 |
|
Resistività del volume |
Ω·cm |
Maggiore o uguale a 10¹² |
ASTM D257 |
|
Attenuazione @5GHz |
dB/cm@5GHz |
Maggiore o uguale a 10 |
/ |
|
Attenuazione @10GHz |
dB/cm@10GHz |
Maggiore o uguale a 26 |
/ |
|
Attenuazione @15GHz |
dB/cm@15GHz |
Maggiore o uguale a 40 |
/ |
|
Intervallo di temperatura |
grado |
-40~125 |
/ |
|
Requisito ambientale |
/ |
Privo di alogeni e conforme allo standard ROHS |
/ |
Nota: il test di affidabilità o altri dati di test di questa serie possono essere forniti in base ai requisiti di progettazione del cliente.
Curva caratteristica
Nota: i dati elencati come valori tipici per i test di laboratorio non devono essere considerati specifiche tecniche.
Durata e condizioni di conservazione
Meglio se usato prima: 12 mesi.
Migliore condizione di conservazione: 15 gradi ~ 35 gradi/0~65% di umidità relativa nella confezione.

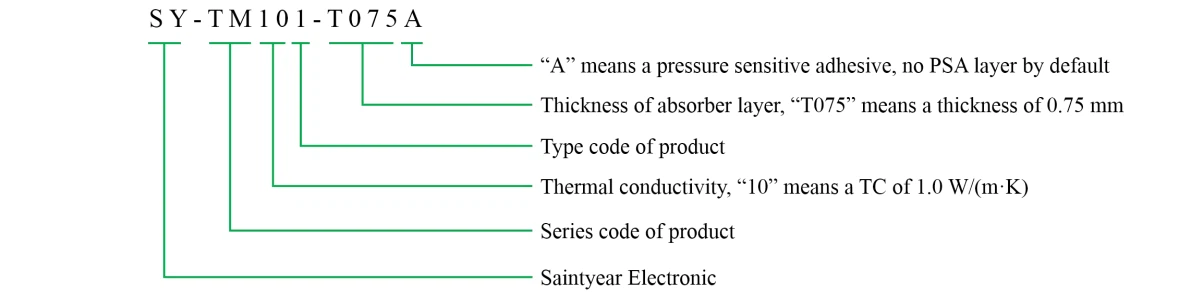

Regole di denominazione
